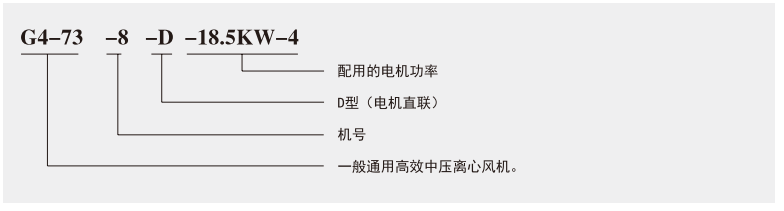

型号说明

概述

　　风量范围：15229～320610m³/h

　　风压范围：553～5812Pa

　　驱动方式：直联(D)

　　机号：8#～20#

　　方向角度：可制成顺时针或逆时针，均可制成0°45°90°135°180°270°六种角度。

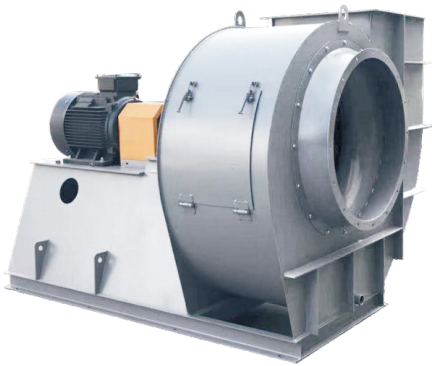

　　整体结构：风机主要由叶轮、机壳、进风口、调节门及传动部分组成。

　　叶轮：由12片后倾机翼斜切的叶片，焊接于锥弧形的前盘与平板形的后盘中间。由于采用了机翼形叶片，保证了风机高效率、低噪声、高强度。叶轮经静、共平衡校正，故运转平稳。同一机号的通、引风机叶轮结构相同。

　　机壳：采用优质钢板焊接而成的蜗形体。单吸入风机的机壳做成三种不同形式。

　　进风口：收敛、流线形的进风口制成整体结构，用螺栓固定在风机入口侧。

　　用途：适用于火力发电厂中670t/h以下蒸汽锅炉的通、引风机系统。

　　适用环境：通风机输送的介质为空气，最高温度不得超过80℃:引风机输送的介质为烟气，最高温度不得超过250℃。在引风机前必须加装除尘装置，以尽可能减少进入风机中烟气的含尘量。根据一般电厂使用情况，除尘效率不得低于85%。

　　※可特殊定做防爆式、防腐式、耐高温结构。
