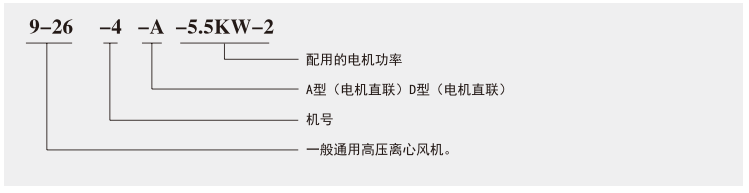

型号说明

概述

　　该风机一般用于锻冶炉高压强制通风;并广泛用于输送物料、空气及无腐蚀性、不自然、不含粘性物质的体，所含尘土及硬质颗粒不大于150mg/m³,介质温度最高不得超过80℃

　　型式：本系列分为No.416共有13个机号，出风口位置角度出厂时制成固定的0°、45、90、135、180、225共六种，No.46.3为A式传动，No.7.1-16为D式传动。均为单吸式。

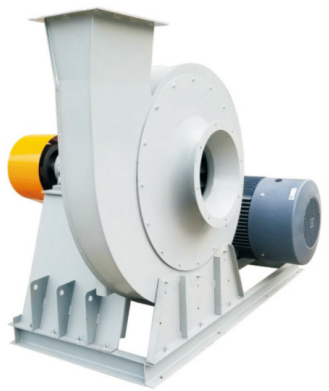

　　结构：该系列风机主要由叶轮、机壳、集风器、传动轴承箱和传动部等组成

　　1、叶轮由前向弯曲型叶片、曲线型轮盖和平板中盘及铸钢轮毅所组成，9-19型风机叶片为12片，9-26型风机叶片为16片，成型后经静、动平衡校正，具有良好空气动力性和运转平稳的可靠性。

　　2、机壳采用优质钢板经蜗线成形并焊接成整体。

　　3、集风器制成收敛式流线型的整体结构，用螺栓固定在前盖板。

　　4、轴承箱由优质铸铁件加工而成，配用双列调心轴承，采用机油润滑。

　　5、传动部主轴采用优质碳钢制成，并以联轴器传递轴动力。在设计上具有可靠的安全性和抗疲劳性。

　　6、根据用户需要各机号均可配制风机减震台座订货须知

　　订货时应注明风机型号、用途、传动形式、转速、流量、全压(静压)、旋转方向、出风口角度，以及电动机型号规格等。如有特殊要求，订货时应及时提出。

　　※可特殊定做防爆式、防腐式、耐高温结构。
