产品特性及应用

　　诱导风机是无风道射流诱导通风系统的一部分，它与送风风机、排风机组成整个系统。其原理是由经系统设计、适当布置的多台诱导风机喷嘴射出的高速气流、诱导室外的新鲜空气或经过处理的空气，在无风管的条件下将其送到所要求的区域，实现最佳的室内气流组织，以达到高效经济的通风换气效果。使用无管射流诱导通风系统时，可省去设计、制造，安装风管及其它配套工程方面的费用，这部分费用比使用的诱导风机组昂贵的多，而且以整个层面为通风风道，送风风机、排风风机所需要风压比使用管道时小的多，这样就可以选用大风量较低风压的风机，使所需功率降低，大幅地降低了运行成本的投资费用，当送排风机停止运转时，诱导风机仍可运转，起到局部通风换气的作用。

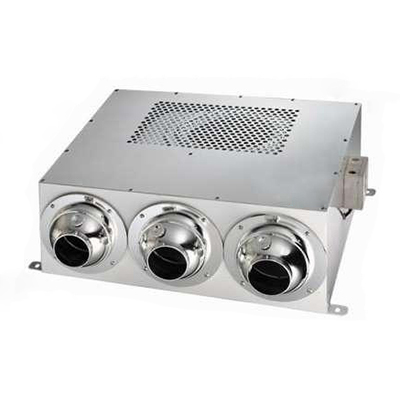

　　诱导风机内置高效率离心风机、噪声低、体积小、重量轻、吊装方便(立式、卧式安装均可)、维护简单，广泛配套应用于地下停车场，体育馆、车间、仓库、商场、超市、娱乐场等大面积场合的通风。

　　AET-1型诱导风机一般用于无风诱导通风机系统，有立、卧式两用两种结构形式，电机采用风机专用单相电机。

　　喷流诱导系统可设计智能系统，在诱导空间内设置空气质量传感起，用以探测一氧化碳浓度，通过控制器自动控制诱导风机的开启与停止(配置智能诱导风机),以实现自动化控制。

诱导通风系统与传统的风管式通风系统相比具有的优点

　　1、系统规划设计简单，设计变动弹性大，修改容易，布置灵活，喷射方向可能随时随地调节;

　　2、安装简便，施工简单，可安装在有针对性的位置，消除死角;

　　3、维护简单方便，单机维护，不影响整个系统的运行;

　　4、换器质量高，诱导系统使用整个空间空气完全流通，不留死角，提高了空气品质;

　　5、风机由优质冷轧平板制成。外表喷望，整机美观大方，与空间装饰的协调性好。

　　6、电机采用免维护风机专用电机，内置高效离心风机，噪声低，叶轮经高精度动平衡校验，振动小。

外形尺寸及喷嘴安装形式

　　(1)AET-1-6L立体诱导风机示意图(万向球形喷嘴)

　　球形喷口立式诱导风机由离心式通风机，消声机箱、三个方向球形喷嘴组成，回传球角度<60度,喷口Φ80X3;主要特点：喷口位置增加8个，可任意调整喷口，适应不同的设计和现场实际需要，机组小型化，风机效率提高。

喷嘴安装形式

　　(2)AET-I-6W1卧式诱导风机示意图(万向球形喷嘴)

　　球形喷口卧式诱导风机由离心式通风机，消声机箱、三个万向球形喷嘴组成，回转角度<60°,喷口Φ83X3.主要特点：调节灵活方便回转角大，适用在多种环境安装，外形美观大方。

喷嘴安装形式

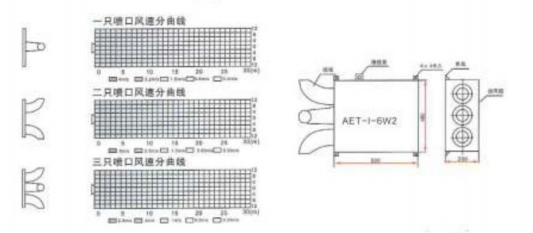

　　(3)AET-I-6W2诱导风机示意图(导管式喷嘴)

　　导管卧式诱导风机由离心式通风机，消声机箱、三种以下导管组成。回转角度<45°,导管长=400mm,Φ80X3,主要特点：气流导向准确，喷射间距远，接力传递卷吸量大。

一只喷口风速分曲线

　　(4)AET-I-6W3诱导风机

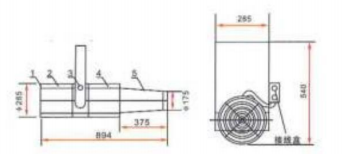

　　(5)AET-Z-2.2诱导风机示意图

　　无箱轴流诱导风机由轴流风机、消声器、喷嘴、固定架组成，回转角度<60°,喷口Φ175。主要特点：产品类似隧道射流风机、射程更加长远，适应高大型场所，安装方便。

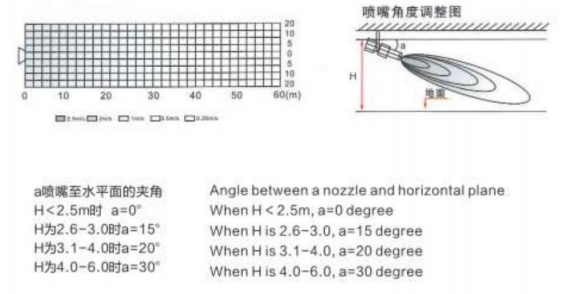

喷嘴气流线图落

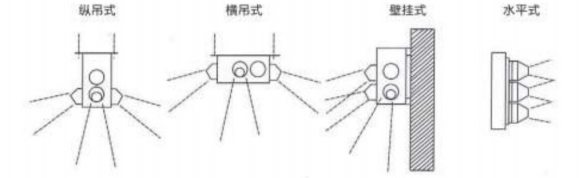

五、卧、立式安装示意图

　　诱导风机组是整个送排风系统的一个重要的中间通风衔接环口，进风口，排风口位置，诱导风机的安装位置十分重要，直接关系到能否形成合理的气流，理想的布局是让送排风机在空间上形成主气流，通过诱导

六、诱导风机数量的计算

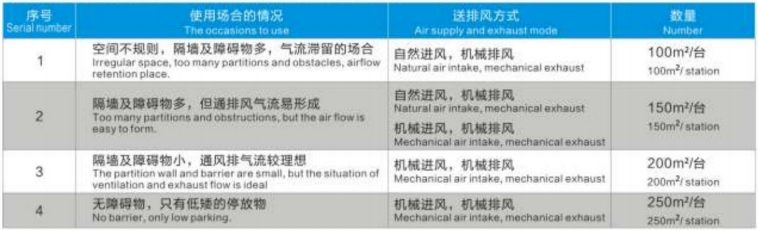

　　所需诱导风机的台数，在考虑通风方式(机械送排风，自然进风机械排风),有无隔墙，空间形状的前提下，按每台诱导风机所要承担的面积计算，可参照下表确定;

七、可应用场合简介

　　1、通风换气效果比较

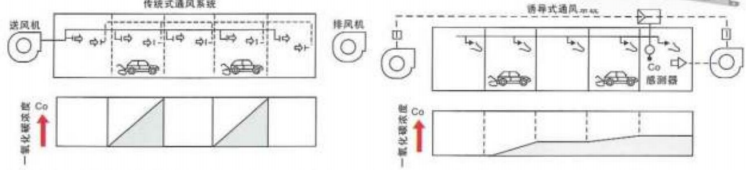

　　下图为传统式风管系统与诱导通风系统在CO浓度上的比较

　　深色区域显示各不同点的一氧化碳浓度，传统的风管通风系统在车子经过的区域，由于仅为局部换气，CO浓度明显较高，而诱导通风系统，因是全风量换气，平均CO浓度明显较低，且最高的CO浓度出现在近排风设备处，若加装CO感测器，因气流分布均匀，探测效果好，可控制风机的运转状态，以节省电力费用。

　　2、诱导风机的诱导风

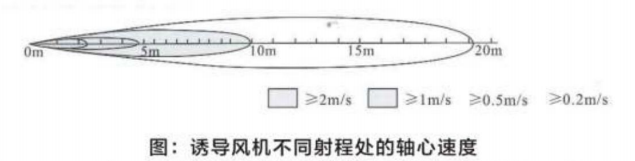

　　根据动量定理及射流理论，诱导风机的诱导风量可用下式进行计算：Qx/Qo=X/0.37

　　注：式中Qx-射程X处射流诱导风量，Q0-诱导风机的风量;

　　当末端风速为0.5/s,X=10m时，风量为650m³/h一台诱导风机可诱导风量达至17560m³-h

　　3、应用场合试图

　　对地下停车场，可有效地排除汽车排放的一氧化碳及其它污染气体，节省层高空间，方便其他管道布置，通风换风的效果比传统的风管通风系统更佳。

　　体育场馆、室内游戏池、展览中心等高大空间的建筑物，冬季时的热空气下送是个难题，通过使用诱导风机，可有效地解决上部热空气的下送问题，提高底部温度，节省能源;夏季使空调气流组织理想，消除死角。使各部位都能保持舒适的温度。

　　对于车间、仓库、超市可在通道上方安装诱导风机，有效的组织气流的流动，不形成死角;井且可以随着布局的调整，方便地调整诱导风机的布置位置。

　　注意消防通风时，1、排烟风机的选用，宜和平时排风机组结合，机房合用，2、排烟风管可按“排烟口距防铟分区内最远点的水平距离不超过30m的原则布置，风管管径可按规范规定的风速来确定。
