常规性产品结构

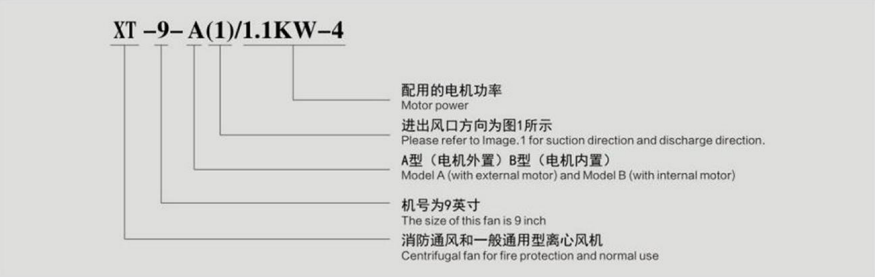

型号说明

机构说明

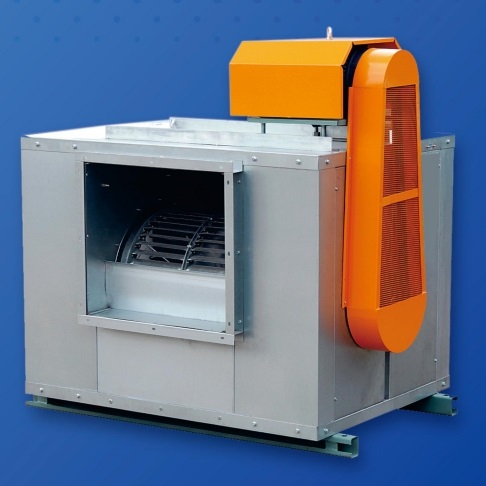

A型 　　●电机安装在箱体外，分为箱体顶置安装(如图1示)和底座底置安装(如图2示)。电机顶 置时节省安装场地的空间，通用性强;电机底置时保养维护方便，更适合吊顶安装。所有 风柜都设置有检修门，方便平时的保护维修。 B型 　　●电机安装在箱体内部(如图3示),由于电机内置于箱体里面，噪音相对A型机更低，是一般 通风换气的优先选择，所有风柜都设置有检修门，方便平时的保护维修。 用途 　　●适用于办公大楼、宾馆、酒店、礼堂、影剧院、地下室、高级民宅、工厂车间、商场、医 院等场所的通风换气和消防排烟 　　●在输送气体不温度超过80℃时可连续使用，用作消防排烟时可在280℃的高温情况下，连续 运行不少于30分钟，达到消防排烟之目的。 　　●输送介质要求：介质应为空气并且无腐蚀、无易燃易爆，气体不能含有较粘性的物质，且 气体中所含尘土或硬质颗粒物的含量不能大于150mg/m²。

选型注意事项

　　●应由专业的设计师对系统设计和对风机进行选型，准确计算好系统需求的风量、阻力、噪音、功率或其它技术要求，这样才有利于保证风机的使用效果和满足系统需求。

　　●系统中的阻力因素造成的压力损失不是固定数值，必须用阻力系数对风机进行选型。

　　●前倾型风机不宜在不接管道的情况下使用，因为这种全开状态下性能非常不稳定，电机还会超电流，极易造成电机烧坏。

　　●特别注意B型风机不可用于消防排烟和厨房抽油烟，只能用于一般通风换气。

风机安装

　　●风机分为座地式或悬吊式安装，安装时必须保证风机的水平面。

　　●风机的基础质量应大于风机质量的十倍，具有足够的强度、稳定性、耐久性。

　　●进出风口应采用软接方式连接管道系统。

　　●任何安装方式均需加装减振器，减振器应由专业工程师计算准确后选用。

技术说明

　　●本资料提供的性能参数是在标准条件下(即介质为标准大气压下的洁净空气，温度等于20℃:气体密度等于1.2kg/m2)的数据，其测试方法符合AMCA210标准为图8(1)型安装方式(自由进气，管道出气)的要求。

　　●噪音为A计声压级，其数据是B(1)型风机在进、出风口均接管道的状态下，距离风机1米处测得，应注意，声压级会随测试环境特性、反射和固有频率的改变而改变，关于噪音问题的一切解释权在于我司。
